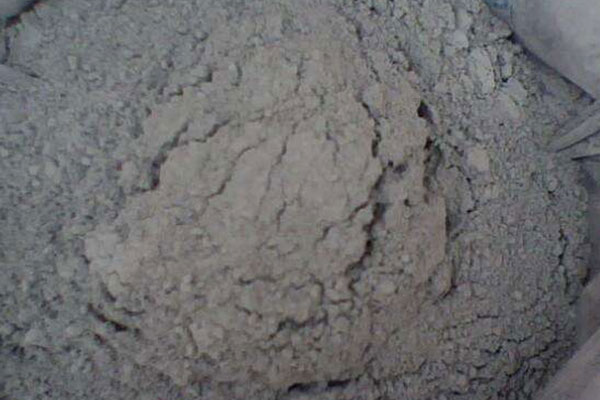

在高性能混凝土中，超級灰(通常指硅灰)的配比優(yōu)化對提升混凝土強度、密實度及耐久性至關(guān)重要。硅灰作為高性能混凝土的關(guān)鍵摻合料，其活性SiO?含量高達90%以上，比表面積超過15000m2/kg，能顯著填充水泥顆粒空隙，提高混凝土密實度。

　　優(yōu)化配比需遵循以下原則：

　　摻量控制：硅灰適宜摻量為水泥用量的5%-10%。當摻入6%-8%硅灰時，混凝土強度可提升20%以上，同時增強抗?jié)B、抗凍、耐磨及耐堿-骨料反應(yīng)性能。但過量摻入(如超過15%)會增大收縮值、降低抗裂性、減小流動性，并加速坍落度損失。

　　與其他摻合料協(xié)同：硅灰可與粉煤灰、礦渣等復摻。例如，采用水泥-粉煤灰-硅灰三元膠凝體系(比例1:0.47:0.37)時，混凝土抗折強度達60.1MPa，抗壓強度達212MPa，性能優(yōu)于單一摻合料體系。

　　水膠比匹配：硅灰需配合低水膠比(通常≤0.25)使用，以充分發(fā)揮其火山灰活性。高效減水劑(減水率>20%)的摻入可進一步降低水膠比，提升強度。

　　實際應(yīng)用建議：

　　C50-C80混凝土：硅灰摻量控制在5%-8%，配合0.4%-1.5%的高效減水劑，砂率35%-45%。

　　超高性能混凝土(UHPC)：硅灰摻量可提高至10%-15%，但需與粉煤灰微珠復摻，以平衡工作性與力學性能。
